雷达式水位自动监测站设备组成结构示意图
气泡式水位自动监测站设备组成结构示意图
雷达水位计是一种采用微波技术，利用光速恒定原理通过测量电磁波由发射至接收到反射波所经历的时间来计算出水面位置实现水位测量的仪器，其最显著的特点是非接触式的测量，相对超声波，电磁波的速度更加恒定，抗干扰能力更强，而水下没有任何电子部件，而且发射功率低能适应太阳能供电的应用。主要适用于探测江河湖泊等自然水域的水位，也可用于大型水库、蓄水池、污水渠等露天水渠的水位探测。该产品 作为一种探测终端,可有效的辅助监控水位变化状态，为监测单位提供准确的水位信息。
雷达水位计测量原理：
1.波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性
2.天线尺寸小，便于安装和加防尘罩等天线防护装置
3.多种输出电路接口与采集系统配合
4.采用脉冲工作方式，雷达水位计发射功率极低，对人体及环境均无伤害
功能：
主要技术参数：
输出信号
通讯协议
测量精度
显示分辨率
微波频率
通讯接口
工作存储及运输温度
过程温度（天线部分的温度）
压力
供电
量程
外壳材料
RS485 SDI12 4-20mA
Modbus
±1~3cm
1mm
26GHz
Modbus 通讯协议
(-40～100) ℃
(-40～250)℃
Max. 4MPa
6-24VDC
0-30M
铝外壳

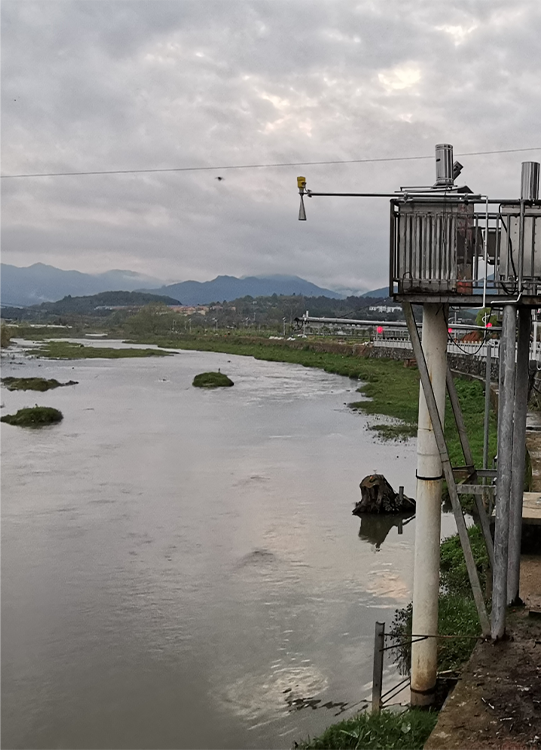

雷达式水位自动监测站

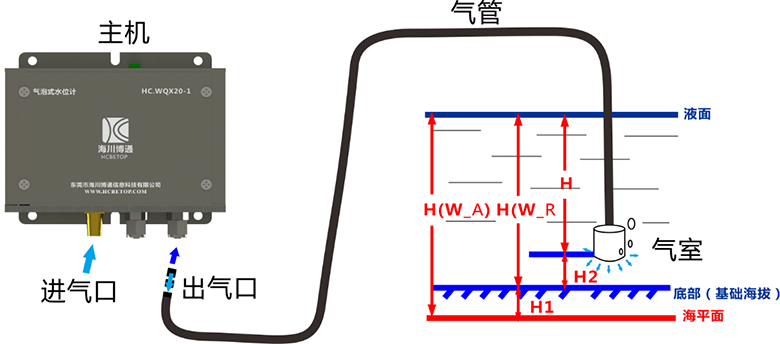

气泡式水位计测量系统由三个主要部件构成包括：主机、气管、及气室。主机安装于监控室或者控制箱内，气室浸没安装于被测液体内，气管连通主机与气室。主机内包含一个气压源（可以是气泵或其他压缩气体源），测量时内部控制装置将开动气压源往气管打气，气体将会通过气管将管内及气室内的水排走然后从气室排气口排出，管内气压将达到与排气口处水压一致的压力，此时主机停止打气，主机内与气管连通的压力传感器读数就等于气室的下水深度，气室安装高度是已知的，那么就可以换算出页面位置。其关键原理公式是：P=ρgH P：水压； ρ：水体密度 ；g：重力加速度；
气泡水位计测量原理：
1.具有防止泥沙淤泥堵塞的措施；
2.传感器防冷凝，防结露设计；
3.水位计的相对误差不大于0.5%；
4.对水位波动具有阻尼及滤波措施；
5.非接触式测量，高稳定性、高精度。
6.低功耗（待机电流小于1mA）、体积超小，便于嵌入式应用；
7.安装简单不挑地方安装，环境适应性强。
设备性能：
主要技术参数：
量程
精度
分辨力
供电电源
静态工作电流
平均工作电流
输出接口
水位变率
相对湿度
操作温度
存储温度
气管接头类型
压缩机类型
防护等级
测管长度
测管规格
压力范围
外壳材料
0～40m （根据现场情况选配）
±1~2cm
0.1cm
额定12VDC（电压范围8~16VDC）
＜1mA
10mA
SDI12、 RS485
不低于 60 cm/ min（对有特殊要求的应不低于100cm/min）
≤95%（﹢40℃时）
-20～65℃
-40～85℃
快拧接头
微型活塞圆筒压缩机
IP54
＜150m
8mm
0~50psi
铝合金

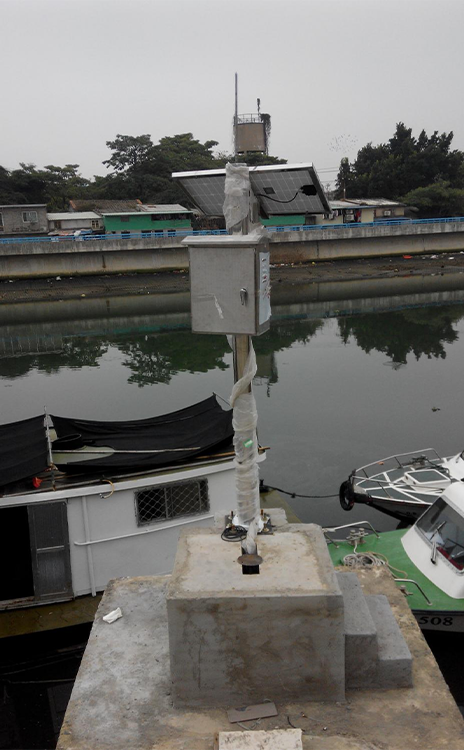

气泡式水位自动监测站
